产品功能
在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等
产品特点
1. 智能化设计，减少了操作的繁琐性，降低了误操作的可能性，具有高精度、高稳定、低功耗、使用方便等优点。
2. 采用电压互感器和电流钳方式输入，机内无高压，3路输入间完全隔离，安全可靠。
3. 尖小形钳口适合于排线密集的场所。
4. 测试线采用电力专用电缆线，弹棒插头和鳄鱼夹均有绝缘保护。仪表采用绝缘防滑护套。
5. 配有USB接口，可存储50000组数据，通过系统软件上传所存数据到电脑，便于读取、保存、报表、打印历史数据等。
6. 具有时钟功能。
7. 具有查找线路漏电故障功能，配置电流钳：（口径：Φ30mm，量程：0.000mA-20A；精度：±1.5%±5dgt）
技术规格
产品型号

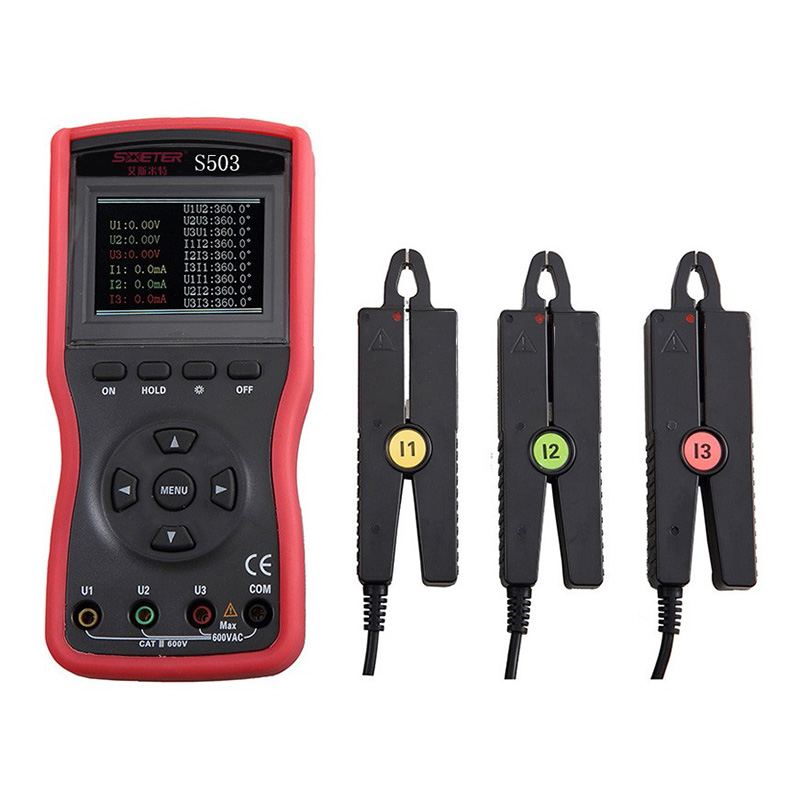

S503三相数字相位伏安表
钳口尺寸
Φ8mm
仪表质量
1310g(带电池)
量程、分辨力、误差
（基准条件下）
电压量程：AC 0.00V～600V 分辨力：AC 0.01V 基本误差：±(0.5%量程)
电流量程：AC 0.0mA～20.0A 分辨力：AC 0.1mA 基本误差：±(0.5%量程)
相位量程：0.0°～360.0° 分辨力：0.1° 基本误差：±1°
频率量程：45.00Hz～65.00Hz 分辨力：0.01Hz 基本误差：±(1.0%量程)
有功功率量程：0.0W～12kW 分辨力：0.1W 基本误差：±(1.0%量程)
无功功率量程：0.0var～12kvar 分辨力：0.1var 基本误差：±(1.0%量程)
视在功率量程：0.0VA～12kVA 分辨力：0.1VA 基本误差：±(1.0%量程)
功率因数量程：-1～+1 分辨力：0.001 基本误差：±0.03
电流矢量和量程：0mA～60.0A 分辨力：1mA

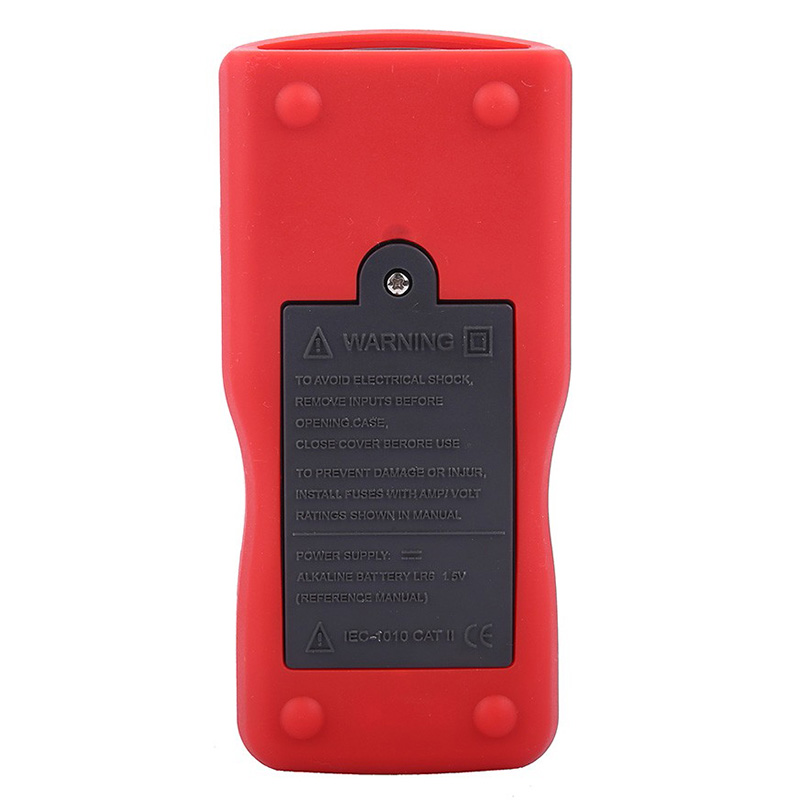

电 源
DC9V 碱性干电池(LR6 1.5V AA×6)
仪表尺寸
长宽厚：196mm×92mm×54mm
检测速率
约2秒/次
数据存储
50000组
数据保持
测试中按HOLD键保持数据，“HD”符号显示
相 序
正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁
反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁

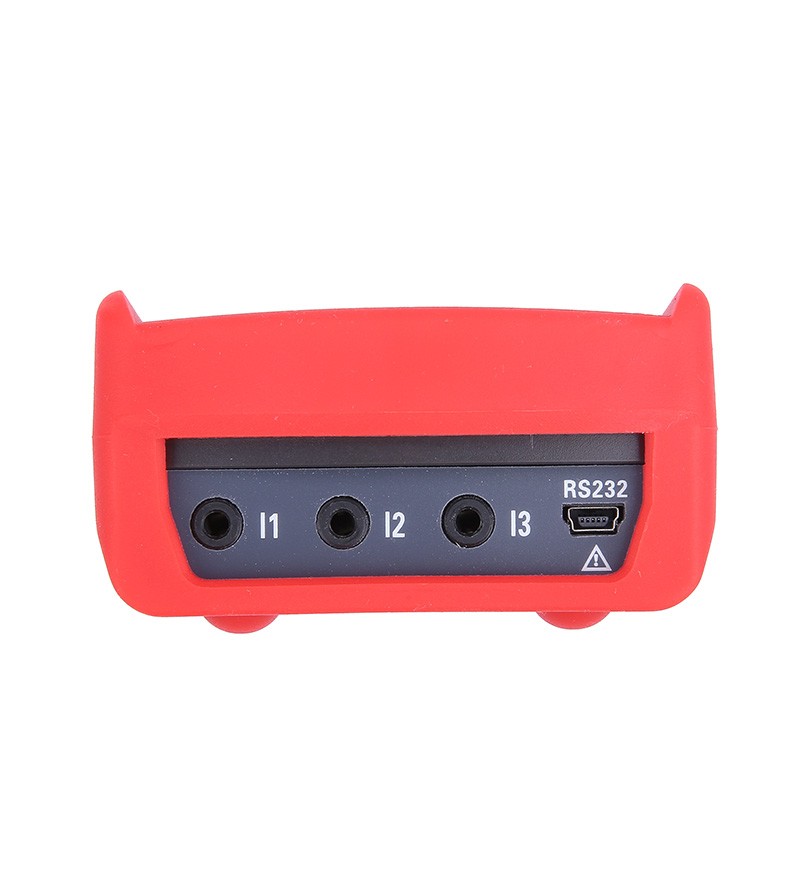

通讯接口
USB接口，所存数据上传电脑，便于分析管理数据
线 长
测试线长1.5m；电流钳线长2m
自动关机
无操作约15分钟后，仪表自动关机，以降低电池消耗
电压检测
当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池
输入阻抗
测试电压输入阻抗为：1MΩ
工作电流
开启背光灯最大耗电135mA，电池连续工作约6小时；关闭背光灯仪表耗电90mA，电池连续工作9小时
随机附件
主机：1件；电流钳：3件；测试线：4条；USB通讯线：1条；软件光盘：1件；电池LR6：6节；仪表箱：1件
